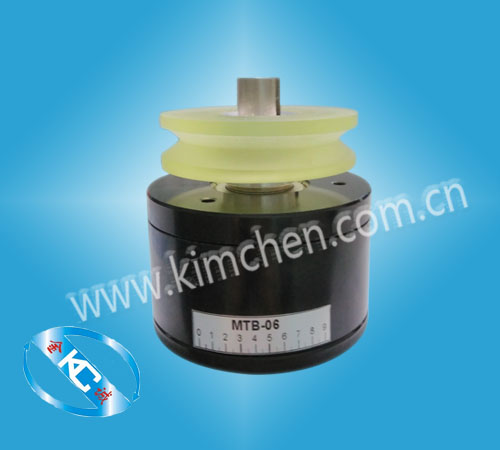

一、磁阻尼器的特點
1. 磁阻尼器又名張力控制器、張力器或制動器，是以磁場為媒介傳遞恒定扭力的裝置。
阻尼盤與磁石不接觸，無滑動磨擦，故使用壽命長，張力控制極其穩定。
2. 安裝結構簡單，輸出扭距調節方便。
3. 結構設計緊湊，體積小巧，可在各種位置穩定工作。
二．磁阻尼器調整方法及使用注意事項
1.建議客戶將刻度值調至4以上使用，若此時張力偏大，最好選用小一號規格的阻尼器。
2.若在刻度值4以下使用，有可能會產生力的脈動。請按后項3所述方式消除脈動。
3.松開緊固螺絲，將刻度轉到１０，轉動主軸的同時緩慢將刻度轉到０，然后才轉到
所需刻度值，擰緊鎖定螺絲。
4.若使用過程中出現張力脈動現象，請重復以上調整方法3的步驟直至得到滿意的張力。
5.阻尼器使用磁石產生媒介磁場，材料脆性較大，故使用中請勿拆開，以免損壞機件。
|
型 號 |
參考使用線徑 |
張力范圍(g.f) |
|
MTB-02 |
φ 0.03— φ 0.08 |
0g— 60 g |
|
MTB-03 |
φ 0.08— φ 0.16 |
10g— 150 g |
|
MTB-04 |
φ 0.16— φ 0.50 |
50g— 600 g |
|
MTB-05 |
φ 0.50— φ 1.00 |
100g— 1200g |
|
MTB-06 |
φ 1.00— φ 2.50 |
200g— 2000g |
|
MTB-07 |
φ 2.00— φ 4.00 |
500g—3600g |
|
MTB-08 |
φ 4.00— φ 8.00 |
800g— 7200g |

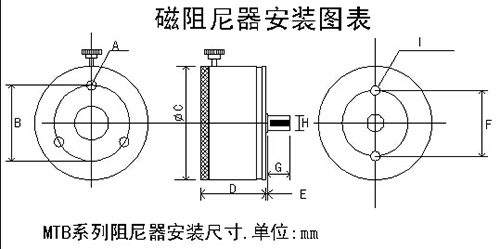

型 號
A
B
C
D
E
F
G
H
I
MTB-02
--
--
28
29
2
30
10
3
2-M5
MTB-03
--
--
38
33
2
30
10
8
2-M5
MTB-04
3-M4
26
46
36
--
35
18
8
2-M5
MTB-05
3-M5
35
62
36
--
35
18
9
4-M5
MTB-06
3-M5
50
72
42
--
50
22
12
3-M5
MTB-07
3-M5
60
84
52
--
60
22
16
3-M5
MTB-08
3-M5
85
118
62
--
85
42
25
3-M5
